试验方法与检脸规则 密封面间隙检验 门板与门框密封座的结合面，必须清除外来杂物和油污，将闸门全闭后放平。在门板上无外加荷载的情况下，用0.1 mm的塞尺沿密封的结合面测量间隙，其值不大于0.1mm。 装配检验 将门板在门框内人座，作全启全闭往复移动，检查门板在全启全闭时的位置、楔紧面的楔紧状况和门板在导向槽内的间隙。用钢尺和塞尺等工具分别进行测量，其检验结果应符合3.2-3.4的规定。 渗漏试验 密封面应清除任何污物，不得在两密封面间涂抹油脂。将闸门全闭，使门框孔口向上，然后在门框孔口内逐渐注人清水，以水不溢出为限，其密封面的渗水量应不大于l.2 5L /min·m (密封长度)。
将启闭机中心与平台上的十字线相对应，用水平仪调平启闭机底板后与预 埋钢板点焊，将丝杆的下端与闸门吊耳就位，穿入销轴，复查丝杆的垂直度误差小于1/500mm，全长累计小于5mm，然后将启机底板与预预埋板焊固。 12. 将轴导架架体安装到位，与预套在丝杆的套管用螺栓紧固，注意轴导架管 与丝杆同心，尤其最下部一个轴导架到闸门吊耳的距离应大于闸门口径。其余轴导架在闸门的启闭过程中不得与丝杆连接套相碰。 13. 将启闭机护罩就位，用螺栓紧固在启闭机顶部。 五、调试 1. 闸门调试工作需在二次灌浆完全凝固后方可进行。 2. 手动启闭机手动操作13个全行程，操作中应无卡阻现象，方可投入运行。 3. 电动启闭机在接电运行前，必须按所配套电动装置要求将行程限位开关和 过力矩保护开关正确接线后方可进行，打开电动装置外壳按下述顺序操作： a) 闸门处于全闭位置时（留有30～50mm余量），将关行程开关调整到位。 b) 手动打开闸门至全开位置（闸门较大时可接通电临时电源，点动至接近 全开到位，再手动操作到位），将开到位行程开关调整到位 c) 按电气原理图要求正确接线，上述操作请参照随机提供的阀门电动装置 说明书中的相关章节执行。 d) 电动操作1～3个全行程，观察运行情况，在闸门关到位、开到位时行 程限位装置应准确动作。 4. 在闸门操作过程中，注意门体应运行平缓关到位时应无左右倾斜、卡阻， 当出现左右倾斜或单侧卡阻现象时应调节闸门框两侧的斜楔压紧装置的位置，直至正常为止。 5. 上述调整结束后即可进行通水试验。 六、使用维护及注意事项 1. 使用前应在丝杆上涂沫适量钙基或铝基润滑脂，投入使用后，每3～6月检 查涂沫一次，使用频繁时，每月检查涂沫一次。 2. 电动启闭机采用0#板锂润滑脂或相应《阀门电动装置说明书》中要求的没 润滑脂，每年检查添加一次。 3. 手动启闭机（手轮式和手摇式）均为逆时针开闸门，顺时针关闭，操作时 应注意方向，闸门关到位后不得再用力操作，以防顶弯丝杆。 4. 电动启闭机在进行手动操作时，应将切换手柄扳至手动位置，手动完毕后 不得再将手柄扳回，电动时会自动切换。 5. 电动启闭机外壳进行接线调试工作不得在雨天进行，调整完毕后将外壳盖 好，并注意密封效果，开盖调试工作应即开即调，不得开盖后隔宿调试。 6. 电动启闭机均为短时工作制，连续调试时间不得太长。 7. 即使不常使用的闸门，建议至少每月运行一次。 8. 闸门安装后严禁在门体打开状态下进行二次灌浆。 9. 不得在闸门安装后沿未安装启闭机前进行通水试验。 10. 闸门安装时应注意承受的水压方向，单向闸承受的反向水压不得超过规定 值。 11. 闸门通常为铸铁或球墨铸铁制品，抗腐蚀能力较好，通常2～3年对其进行 一次防腐工作。当介质的腐蚀性较大时，应按具体情况确定防腐周期。
耀禹水利机械厂建于2012，现拥有50多专业技术人员，我公司是一家拥有完整技术研发、市场销售、设计施工、售后服务为一体的 球墨铸铁闸门、厂家，是 球墨铸铁闸门、的专业生产厂家，并可根据用户需要进行设计生产，具有承揽大型 球墨铸铁闸门、订单的能力，产品销往全国各地，深受用户好评。

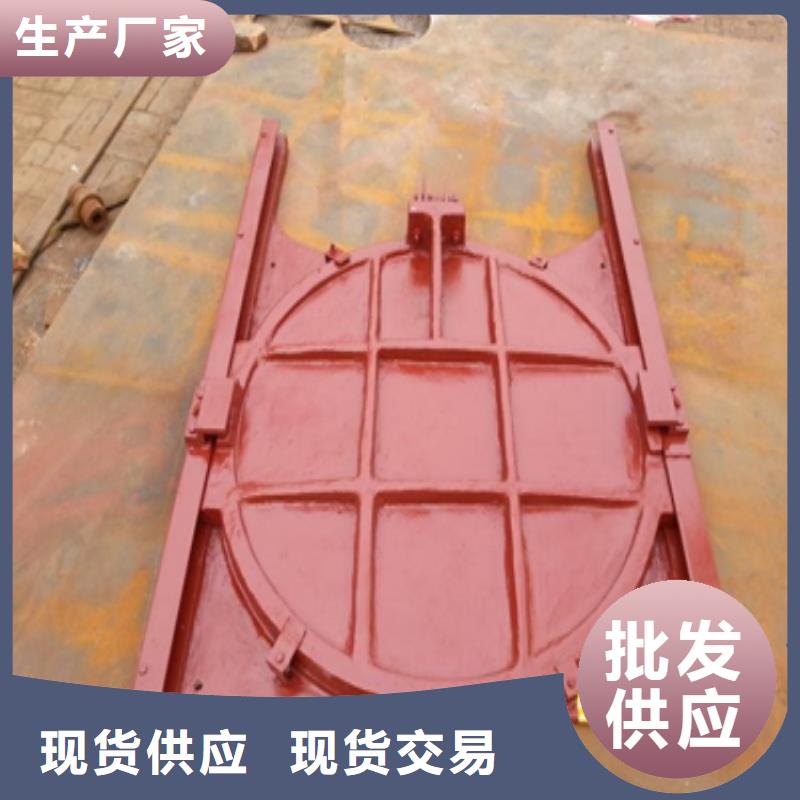

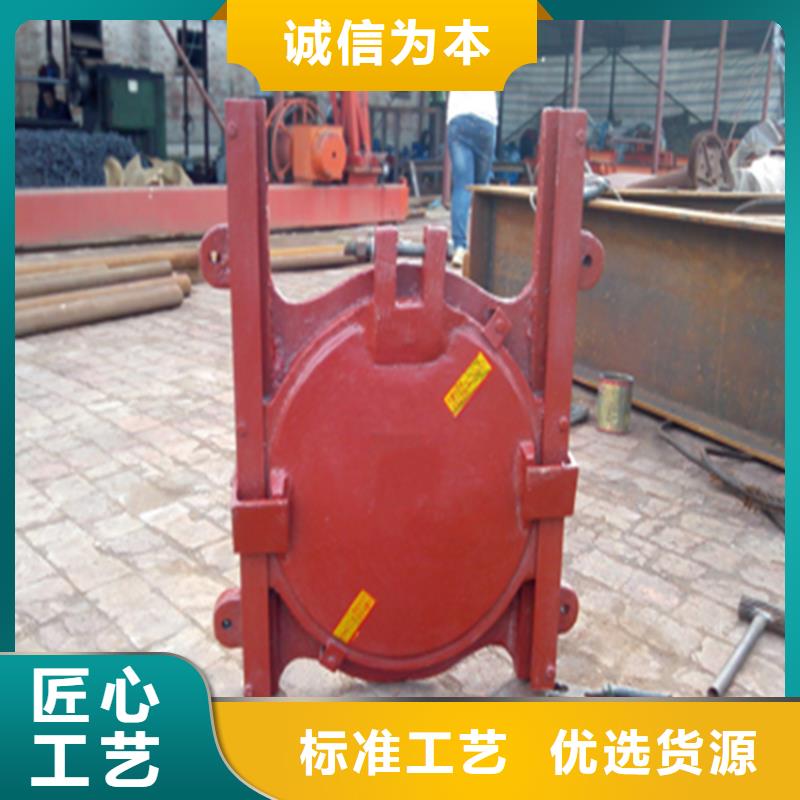

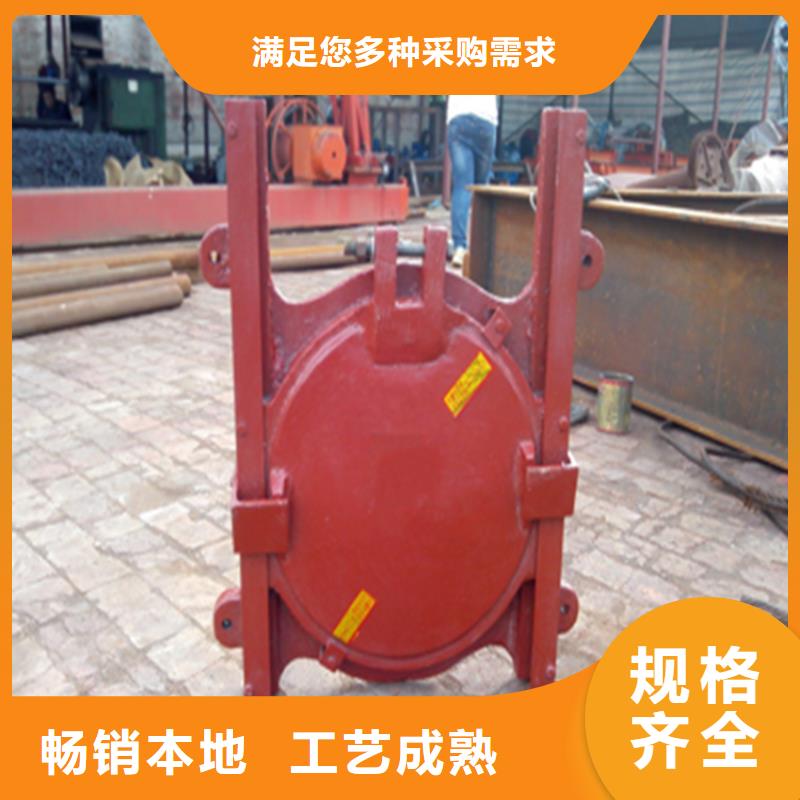

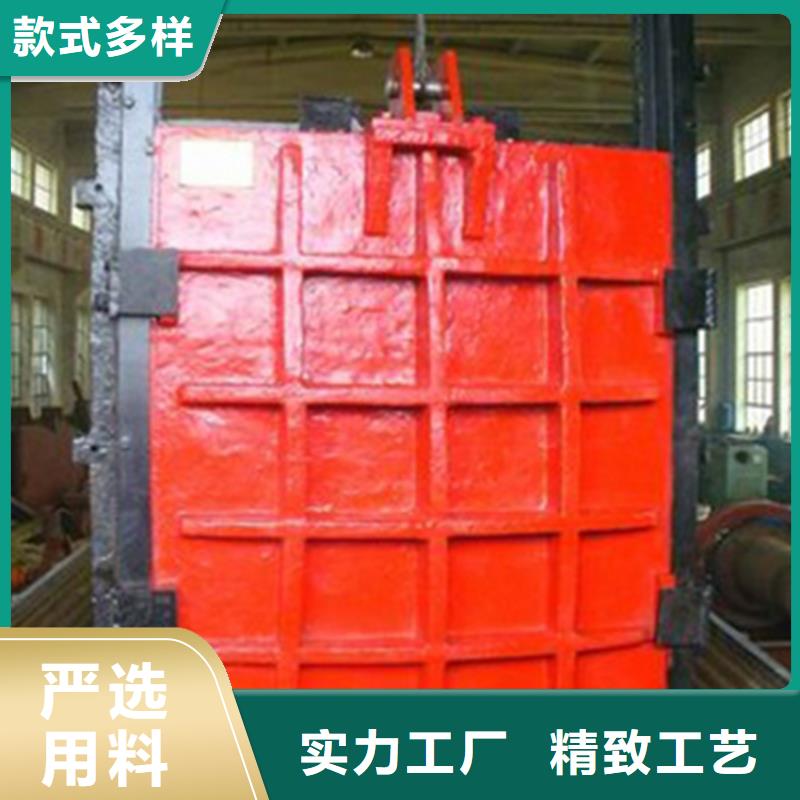

主题内容与适用范围 本标准规定了铸铁闸门的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于供水、排水工程用的铸铁制闸门。 引用标准 GB 1176 铸造铜合金技术条件 GB 1220 不锈钢棒 GB 4216.2 2.5巴灰铸铁管法兰尺寸 GB 4216.9 灰铸铁管法兰用石棉橡胶垫片尺寸 GB 4216.10 灰铸铁管法兰及垫片技术条件 GB 6414 铸件尺寸公差 GB 9439 灰铸铁件 YB 3211 涂漆通用技术条件 YB 3214 包装通用技术条件 @产品分类 1 产品标记 □ □ □ □——□ 其中(从左到右)：□——铸铁闸门Z； □——门杆形式M(明杆式)，A(暗杆式)； □——安装方式Q(墙式)，G(墙管式)； □——闸孔形状Y(圆形)，F(方形)，J(矩形)； □——闸孔尺寸。 2 标记示例 a. Φ300mm铸铁明杆墙管式圆闸门：ZMGY-300 b.300mm×450mm铸铁暗杆墙式矩形闸门：ZAQJ-300×450 3 闸孔规格 闸孔规格见表1 注：1)该规格不适用墙管式闸门 4 基本参数 基本参数见表2 5 闸门基本形式 圆形闸门基本形式见图1；方形或矩形闸门基本形式见图2。 图1 圆形闸门基本形式 1——楔紧装置；2——门框(含导轨)；3——传动螺杆；4——吊耳；5——密封座；6——门板；7——吊块螺母 图2 方形或矩形闸门基本形式 1——楔紧装置；2——门框(含导轨)；3——传动螺杆；4——吊耳；5——密封座；6——门板；7——吊块螺母
